Устройство смесителя однорычажного для ванной

Однорычажный смеситель – это современное и удобное устройство, которое широко используется в ванных комнатах и кухнях. Его популярность обусловлена простотой эксплуатации, эргономичным дизайном и надежностью. В отличие от традиционных двухвентильных смесителей, управление потоком воды в однорычажных моделях осуществляется с помощью одной ручки, что делает их более практичными в повседневной жизни.

Основным элементом однорычажного смесителя является картридж, который отвечает за смешивание горячей и холодной воды. Картридж может быть керамическим или шаровым, в зависимости от конструкции. Керамические картриджи отличаются высокой долговечностью и плавностью хода, а шаровые – простотой устройства и устойчивостью к загрязнениям. Именно картридж обеспечивает точное регулирование температуры и напора воды.

Принцип работы однорычажного смесителя основан на перемещении рычага в двух плоскостях. Движение ручки вверх или вниз регулирует напор воды, а поворот влево или вправо – ее температуру. Такая система управления интуитивно понятна и позволяет быстро добиться нужных параметров воды. Благодаря своей конструкции, однорычажный смеситель минимизирует вероятность протечек и обеспечивает длительную эксплуатацию без необходимости частого ремонта.

Как устроен картридж однорычажного смесителя

Основные компоненты картриджа

Керамические пластины: Внутри картриджа находятся две или три керамические пластины с отверстиями. Они плотно прилегают друг к другу, обеспечивая герметичность. При повороте рычага пластины смещаются, изменяя положение отверстий, что позволяет регулировать температуру и напор воды.

Шток управления: Шток соединяет рычаг смесителя с картриджем. При движении рычага шток передает усилие на керамические пластины, приводя их в движение.

Корпус картриджа: Изготавливается из прочного пластика или металла. Он защищает внутренние элементы от износа и повреждений, а также обеспечивает стабильную работу устройства.

Принцип работы картриджа

При поднятии рычага шток перемещает керамические пластины, открывая доступ воде. При повороте рычага влево или вправо изменяется положение отверстий в пластинах, что позволяет регулировать соотношение горячей и холодной воды. Благодаря точному прилеганию пластин достигается плавная и надежная регулировка.

Важно: Качество картриджа напрямую влияет на долговечность смесителя. Использование керамических пластин высокого класса обеспечивает длительный срок службы и предотвращает протечки.

Какие материалы используются для изготовления корпуса смесителя

Корпус однорычажного смесителя для ванной изготавливается из различных материалов, каждый из которых обладает своими преимуществами и особенностями. Выбор материала влияет на долговечность, внешний вид и стоимость устройства.

Основные материалы

• Латунь – наиболее распространенный материал для изготовления корпусов. Латунь устойчива к коррозии, обладает высокой прочностью и долговечностью. Часто покрывается хромом или другим защитным слоем для улучшения внешнего вида и защиты от царапин.
• Нержавеющая сталь – материал, устойчивый к ржавчине и механическим повреждениям. Смесители из нержавеющей стали имеют современный внешний вид и подходят для помещений с высокой влажностью.
• Силумин – сплав алюминия и кремния. Используется в бюджетных моделях. Силумин легкий, но менее прочный и долговечный, чем латунь или нержавеющая сталь.

Дополнительные материалы и покрытия

• Хром – наиболее распространенное покрытие для корпуса смесителя. Хромирование придает устройству блеск, защищает от коррозии и упрощает уход.
• Керамика – используется для декоративных элементов или в смесителях премиум-класса. Керамика устойчива к царапинам и сохраняет внешний вид на долгие годы.
• Пластик – применяется в бюджетных моделях. Легкий и дешевый, но менее долговечный и устойчивый к высоким температурам.

Выбор материала корпуса зависит от бюджета, требований к долговечности и дизайну смесителя. Латунь и нержавеющая сталь считаются оптимальными вариантами для большинства случаев.

Как регулируется температура воды в однорычажном смесителе

Температура воды в однорычажном смесителе регулируется с помощью движения ручки в горизонтальной плоскости. Ручка соединена с картриджем, который отвечает за смешивание горячей и холодной воды. При поднятии ручки вверх увеличивается напор воды, а при повороте влево или вправо изменяется соотношение горячей и холодной воды. Поворот влево увеличивает долю горячей воды, а вправо – холодной. Картридж внутри смесителя содержит керамические пластины с отверстиями, которые, смещаясь относительно друг друга, регулируют подачу воды нужной температуры. Точность регулировки зависит от качества картриджа и плавности хода ручки.

Как происходит смешивание горячей и холодной воды

Однорычажный смеситель оснащен картриджем, который отвечает за смешивание горячей и холодной воды. Картридж состоит из керамических пластин с отверстиями, которые регулируют подачу воды. При движении рычага вверх или вниз изменяется объем поступающей воды, а при повороте влево или вправо – пропорции горячей и холодной воды.

Принцип работы основан на совмещении отверстий в пластинах картриджа. Когда рычаг находится в центральном положении, отверстия закрыты, и вода не поступает. При смещении рычага отверстия частично открываются, позволяя воде проходить. Горячая и холодная вода смешиваются внутри картриджа, после чего поступают в излив смесителя.

Таким образом, однорычажный смеситель обеспечивает точное и плавное регулирование температуры и напора воды за счет простого механизма картриджа.

Какие особенности монтажа однорычажного смесителя в ванной

Монтаж однорычажного смесителя начинается с подготовки места установки. Убедитесь, что трубы подачи воды расположены на одинаковом расстоянии и имеют подходящий диаметр. Если используется гибкая подводка, проверьте ее длину и целостность.

Перед установкой перекройте воду в системе и слейте остатки из труб. Нанесите уплотнительную ленту или сантехническую пасту на резьбовые соединения для предотвращения протечек. Закрутите смеситель, используя ключ, но без чрезмерного усилия, чтобы избежать повреждения резьбы.

При подключении к водопроводу убедитесь, что горячая и холодная вода подаются в правильные отверстия. Обычно это обозначено буквами H (горячая) и C (холодная). После установки проверьте герметичность соединений, медленно открыв воду.

Если смеситель монтируется на стену, используйте уровень для точного выравнивания. Для настольных моделей важно правильно зафиксировать устройство на раковине или бортике ванны, применяя прокладки и крепежные гайки.

После завершения монтажа проверьте работу смесителя, регулируя температуру и напор воды. Убедитесь, что рычаг двигается плавно, а переключение между режимами происходит без заеданий.

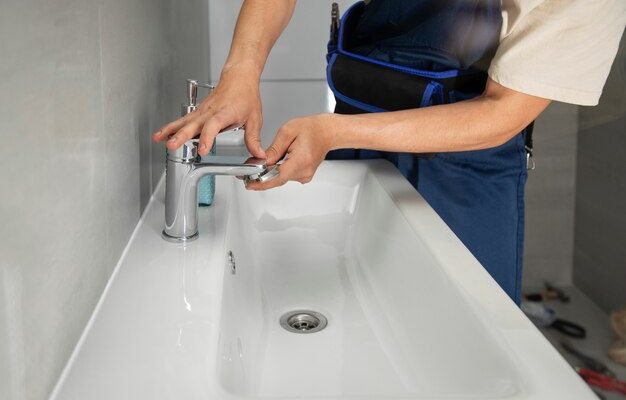

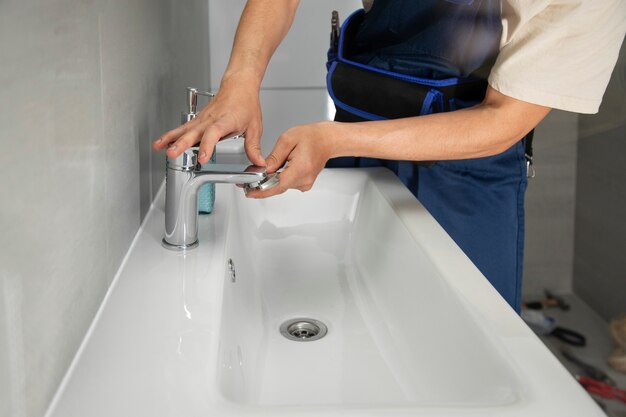

Как устранить протечку однорычажного смесителя

Протечка однорычажного смесителя чаще всего возникает из-за износа внутренних компонентов. Для устранения проблемы выполните следующие шаги:

1. Подготовка к ремонту

Перекройте подачу воды. Подготовьте инструменты: разводной ключ, отвертку, набор шестигранников, сменные картриджи или уплотнители. Подложите тряпку под смеситель, чтобы избежать попадания воды на поверхность.

2. Разборка смесителя

Снимите декоративную заглушку на рычаге. Открутите фиксирующий винт с помощью шестигранника или отвертки. Аккуратно снимите рычаг, избегая повреждений. Разводным ключом открутите прижимную гайку, чтобы извлечь картридж.

Важно! При покупке нового картриджа возьмите старый с собой, чтобы подобрать идентичный.

3. Замена картриджа или уплотнителей

Если картридж поврежден, установите новый, соблюдая правильное положение. Если протечка вызвана износом уплотнителей, замените их. Убедитесь, что все соединения плотно прилегают.

4. Сборка смесителя

Установите картридж в корпус смесителя. Зафиксируйте его прижимной гайкой. Верните рычаг на место, закрепите винтом и поставьте заглушку. Откройте воду и проверьте работу смесителя.

Если протечка сохраняется, проверьте целостность корпуса смесителя или обратитесь к специалисту.
